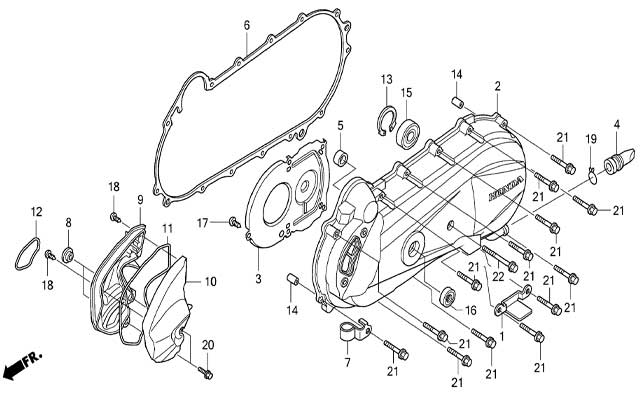

ICON 2007 · E-11 LEFT CRANKCASE COVER

Bấm vào số trên sơ đồ để xem phụ tùng. Vuốt ngang để xem hết sơ đồ.

Tất cả phụ tùng trang E-11

1 Nắp che lỗ thông gióCOVER, AIR VENT HOLE 11230-KVB-900SL trên xe: 1
2 Nắp máy trái (đen)COVER, LEFT CRANKCASE (BLACK) 11340-KVY-900SL trên xe: 1
2 Nắp máy trái (đồng)COVER, LEFT CRANKCASE (BRONZE) 11340-KVY-930SL trên xe: 1
3 Tấm đệm nắp máy tráiPLATE, LEFT CRANKCASE COVER 11342-KVY-900SL trên xe: 1
4 Ống thoát nướcTUBE, DRAIN 11343-KVG-900SL trên xe: 1
5 Cao su nắp bánh răng mô tơ đềRUBBER, STARTER MOTOR GEAR COVER 11344-GW3-980SL trên xe: 1
6 Gioăng nắp máy tráiGASKET, LEFT CRANKCASE COVER 11395-KVY-900SL trên xe: 1
7 Giá giữ ống xảHOLDER, DRAIN TUBE 16236-KVG-900SL trên xe: 1
8 Ống lótCOLLAR 19416-KEY-900SL trên xe: 2
9 Ốp hông tráiCOVER, LEFT SIDE 19741-KVY-900SL trên xe: 1
10 Nắp che ốp hông tráiCAP, LEFT SIDE COVER 19742-KVY-900SL trên xe: 1
11 Phớt chắn bụiSEAL, DUST 19748-KVY-900SL trên xe: 1
12 Gioăng nắp ống dẫn gió tráiSEAL, LEFT AIR TRAP COVER 19749-KVY-900SL trên xe: 1
13 Clip khóa trong, 32 mmCLIP, INNER LOCK, 32 mm 90652-KVB-900SL trên xe: 1
14 Chốt định vị, 8x12PIN, DOWEL, 8x12 90702-KFM-900SL trên xe: 2
15 Bạc đạn (vòng bi cầu) (6002UU)BEARING, RADIAL BALL (6002UU) 91005-KVB-900SL trên xe: 1
16 Phớt dầu, 16x26x6OIL SEAL, 16x26x6 91211-PE9-003SL trên xe: 1
17 Vít tự ren, 4x8SCREW, TAPPING, 4x8 93903-34120SL trên xe: 5
18 Vít tự ren, 4x12SCREW, TAPPING, 4x12 93903-34310SL trên xe: 2
19 Kẹp ống (C12)CLIP, TUBE (C12) 95002-80000SL trên xe: 1
20 Bu lông mặt bích, 6x18BOLT, FLANGE, 6x18 96001-06018-00SL trên xe: 2
21 Bu lông mặt bích, 6x35BOLT, FLANGE, 6x35 96001-06035-00SL trên xe: 13

Catalog này dùng chung cho: ICON 2007, ICON 2008. Giá báo đã gồm phí mua hộ và vận chuyển về Việt Nam. Shop xác nhận giá chốt khi nhận cọc; giá có thể đổi theo tỷ giá.
