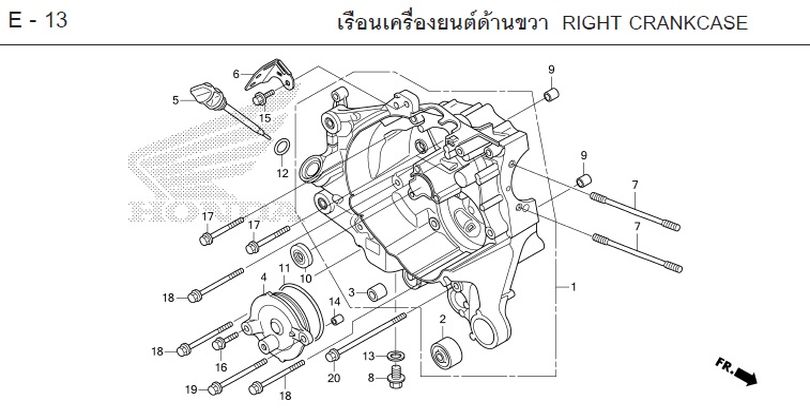

SCOOPY i 2018 · E-13 RIGHT CRANKCASE

Bấm vào số trên sơ đồ để xem phụ tùng. Vuốt ngang để xem hết sơ đồ.

Tất cả phụ tùng trang E-13

1 Bộ vỏ máy phải (block máy phải)CRANKCASE SET, RIGHT 11100-K44-V00SL trên xe: 1
2 Bạc lót giá treo máy (HOKUSHIN)BUSH, ENGINE HANGER (HOKUSHIN) 11103-KVB-901SL trên xe: 1
3 Bạc lót chân chống giữaBUSH, MAIN STAND 11205-GBC-300SL trên xe: 1
4 Nắp bơm nhớtCOVER, OIL PUMP 11361-K44-V00SL trên xe: 1
5 Que thăm nhớtDIPSTICK, OIL LEVEL 15651-KZL-930SL trên xe: 1
6 Kẹp dây điện động cơCLAMP, ENGINE WIRE 32962-K81-N00SL trên xe: 1
7 Bu lông cấy (stud) A, 7x192.5BOLT, STUD A, 7x192.5 90031-K44-V00SL trên xe: 2
8 Bu lông xả nhớt, 12x15BOLT, DRAIN, 12x15 90131-883-000SL trên xe: 1
9 Chốt định vị đặc biệt, 6.3x10x12PIN, DOWEL, SPECIAL, 6.3x10x12 90702-KZL-930SL trên xe: 2
10 Phớt dầu, 20.8x30.5x6 (ARAI)OIL SEAL, 20.8x30.5x6 (ARAI) 91201-K44-V01SL trên xe: 1
10 Phớt dầu, 20.8x30.5x6OIL SEAL, 20.8x30.5x6 91201-K50-T01SL trên xe: 1
11 Gioăng o-ring, 61x2O-RING, 61x2 91301-K44-V00SL trên xe: 1
12 Gioăng o-ring, 18x3O-RING, 18x3 91307-035-000SL trên xe: 1
13 Long đen bu lông xả nhớt, 12 mmWASHER, DRAIN BOLT, 12 mm 94109-12000SL trên xe: 1
14 Chốt định vị, 8x10PIN, DOWEL, 8x10 94301-08100SL trên xe: 1
15 Bu lông mặt bích, 6x14BOLT, FLANGE, 6x14 95701-06014-00SL trên xe: 1
16 Bu lông mặt bích, 6x20BOLT, FLANGE, 6x20 95701-06020-00SL trên xe: 1
17 Bu lông mặt bích, 6x55BOLT, FLANGE, 6x55 95701-06055-00SL trên xe: 3
18 Bu lông mặt bích, 6x80BOLT, FLANGE, 6x80 95701-06080-00SL trên xe: 3
19 Bu lông mặt bích, 6x90BOLT, FLANGE, 6x90 95701-06090-00SL trên xe: 1
20 Bu lông mặt bích, 6x115BOLT, FLANGE, 6x115 95701-06115-00SL trên xe: 1

Catalog này dùng chung cho: SCOOPY i 2017, SCOOPY i 2018, SCOOPY i 2019. Giá báo đã gồm phí mua hộ và vận chuyển về Việt Nam. Shop xác nhận giá chốt khi nhận cọc; giá có thể đổi theo tỷ giá.
