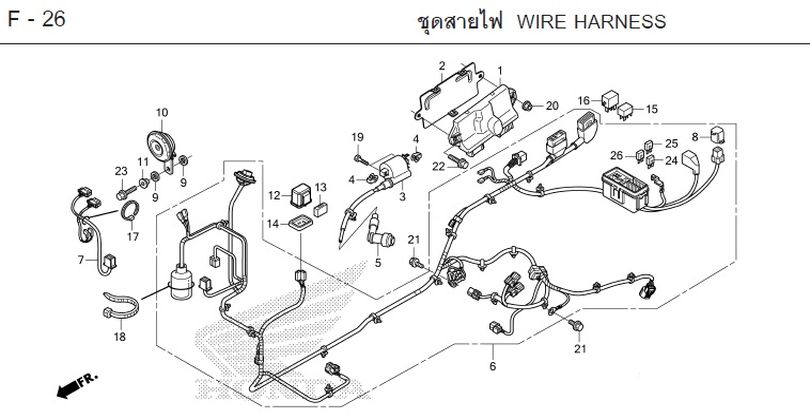

ZOOMER-X 2017 · F-26 WIRE HARNESS

Bấm vào số trên sơ đồ để xem phụ tùng. Vuốt ngang để xem hết sơ đồ.

Tất cả phụ tùng trang F-26

1 Hộp ECUECU 30400-K20-T21SL trên xe: 1
1 Hộp ECUECU 30400-K20-T61SL trên xe: 1
2 Nắp hộp ECULID, ECU BOX 30401-GGZ-J00SL trên xe: 1
3 Bộ cuộn đánh lửaIGNITION COIL SET 30510-K20-T21SL trên xe: 1
4 Long đen cuộn đánh lửaWASHER, IGNITION COIL 30520-GFM-900SL trên xe: 2
5 Mũ bugiCAP, SPARK PLUG 30700-KYZ-901SL trên xe: 1
6 Bộ dây công tắc đềWIRE SET, STARTER SWITCH 32100-K20-T20SL trên xe: 1
7 Bộ dây điện phụSUB WIRE HARNESS 32103-K20-T20SL trên xe: 1
8 Nắp bịt giắc (4P) (đỏ)CAP (4P) (RED) 32606-GEV-761SL trên xe: 1
9 Cao su đệm chân còiRUBBER, HORN STAY 33714-KL3-620SL trên xe: 2
10 CòiHORN 38110-K20-T21SL trên xe: 1
11 Ống lót chân còiCOLLAR, HORN STAY 38117-KYZ-T00SL trên xe: 1
12 Rơ le xi-nhanRELAY, TURN SIGNAL 38301-KZR-C01SL trên xe: 1
13 Cao su giảm rung rơ le xi-nhanRUBBER, TURN SIGNAL RELAY DAMPER 38306-K16-901SL trên xe: 1
14 Gioăng nắp rơ le xi-nhanSEAL, TURN SIGNAL RELAY COVER 38307-K16-901SL trên xe: 1
15 Rơ le chính (MICRO ISO 4P) (OMRON)RELAY, MAIN (MICRO ISO 4P) (OMRON) 38501-KWN-901SL trên xe: 1
16 Rơ le (MICRO ISO 5P)RELAY (MICRO ISO 5P) 38502-GGZ-J01SL trên xe: 1
17 Dây rút nylonBAND, NYLON 83645-GG0-000SL trên xe: 1
18 Đai siết bộ dây điệnBAND, WIRE HARNESS 90620-SB2-003SL trên xe: 1
19 Bu lông lục giác, 6x20BOLT, HEX, 6x20 92101-06020-4JSL trên xe: 2
20 Đai ốc mặt bích, 6 mmNUT, FLANGE, 6 mm 94050-06000SL trên xe: 1
21 Bu lông mặt bích, 6x12BOLT, FLANGE, 6x12 95701-06012-00SL trên xe: 2
22 Bu lông mặt bích, 6x16BOLT, FLANGE, 6x16 95701-06016-00SL trên xe: 1
23 Bu lông mặt bích, 6x16BOLT, FLANGE, 6x16 95701-06016-00SL trên xe: 1
24 Cầu chì (5A)FUSE (5A) 98200-40500SL trên xe: 2
25 Cầu chì mini (10A)FUSE, MINI (10A) 98200-41000SL trên xe: 3
26 Cầu chì (25A)FUSE (25A) 98200-42500SL trên xe: 1

Catalog này dùng chung cho: ZOOMER-X 2017, ZOOMER-X 2018. Giá báo đã gồm phí mua hộ và vận chuyển về Việt Nam. Shop xác nhận giá chốt khi nhận cọc; giá có thể đổi theo tỷ giá.
