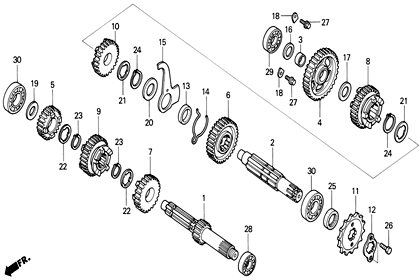

WAVE 125S 2004 · E-15 TRANSMISSION
Bấm vào số trên sơ đồ để xem phụ tùng. Vuốt ngang để xem hết sơ đồ.
Tất cả phụ tùng trang E-15
- 1 Trục truyền động (14 răng)SHAFT, DRIVE (14T) 23211-KPH-900SL trên xe: 1
- 2 Trục bị độngSHAFT, DRIVEN 23221-KPH-900SL trên xe: 1
- 3 Bạc lót, 15 mmBUSH, 15 mm 23415-KPH-900SL trên xe: 1
- 4 Bánh răng bị động 1 (35 răng)GEAR, DRIVEN 1 (35T) 23421-KPH-900SL trên xe: 1
- 5 Bánh răng bị động 2 (20 răng)GEAR, DRIVEN 2 (20T) 23431-KPH-900SL trên xe: 1
- 6 Bánh răng bị động 2 (31 răng)GEAR, DRIVEN 2 (31T) 23441-KPH-900SL trên xe: 1
- 7 Bánh răng chủ động 3 (20 răng)GEAR, DRIVE 3 (20T) 23451-KPH-900SL trên xe: 1
- 8 Bánh răng bị động 3 (23 răng)GEAR, DRIVEN 3 (23T) 23461-KPH-900SL trên xe: 1
- 9 Bánh răng trục chính hộp số 4 (26 răng)GEAR, MAIN SHAFT 4 (26T) 23471-KPH-900SL trên xe: 1
- 10 Bánh răng chủ động 4 (24 răng)GEAR, DRIVE 4 (24T) 23481-KPH-900SL trên xe: 1
- 11 Nhông trước (14 răng)SPROCKET, DRIVE (14T) 23801-KPH-900SL trên xe: 1
- 12 Tấm giữ nhông trướcPLATE, FRONT SPROCKET FIXING 23802-GN5-910SL trên xe: 1
- 13 Ống lót tấm khóa hộp sốCOLLAR, GEARBOX LOCK PLATE 23911-KPH-900SL trên xe: 1
- 14 Lò xoSPRING 24305-KPH-900SL trên xe: 1
- 15 Tấm khóa hộp sốPLATE, GEARBOX LOCK 24306-KPH-900SL trên xe: 1
- 16 Long đen đặc biệt, 12x23WASHER, SPECIAL, 12x23 90412-KPH-900SL trên xe: 1
- 17 Long đen chặn, 15 mmWASHER, THRUST, 15 mm 90412-187-000SL trên xe: 1
- 18 Giá giữ bạc đạnHOLDER, BEARING 90441-KA4-700SL trên xe: 2
- 19 Long đen đặc biệt, 12 mmWASHER, SPECIAL, 12 mm 90452-KGH-900SL trên xe: 1
- 20 Long đen chặn, 20 mmWASHER, THRUST, 20 mm 90452-413-000SL trên xe: 1
- 21 Phe cài (vòng hãm), 20x1.2RING, SNAP, 20x1.2 90461-GB4-770SL trên xe: 2
- 22 Phe cài (vòng hãm), 17 mmRING, SNAP, 17 mm 90461-115-000SL trên xe: 2
- 23 Clip khóa ngoài, 17 mmCLIP, OUTER LOCK, 17 mm 90601-001-000SL trên xe: 2
- 24 Long đen khóa, 20 mmWASHER, LOCK, 20 mm 90605-200-000SL trên xe: 2
- 25 Phớt dầu, 17x30x5OIL SEAL, 17x30x5 91204-KPH-901SL trên xe: 1
- 26 Bu lông lục giác, 6x10BOLT, HEX, 6x10 92101-06010-0ASL trên xe: 2
- 27 Bu lông mặt bích, 6x14BOLT, FLANGE, 6x14 95701-06014-00SL trên xe: 2
- 28 Bạc đạn (vòng bi cầu), 6001BEARING, RADIAL BALL, 6001 96100-60010-00SL trên xe: 1
- 29 Bạc đạn (vòng bi cầu), 6201BEARING, RADIAL BALL, 6201 96100-62010-00SL trên xe: 1
- 30 Bạc đạn (vòng bi cầu), 6203BEARING, RADIAL BALL, 6203 96100-62030-00SL trên xe: 2
Catalog này dùng chung cho: WAVE 125S 2004. Giá báo đã gồm phí mua hộ và vận chuyển về Việt Nam. Shop xác nhận giá chốt khi nhận cọc; giá có thể đổi theo tỷ giá.
