Thay bạc đạn thì phải biết đúng số hiệu và kích thước, nhầm một ly là lắp không vô hoặc chạy rơ. Bảng dưới gom bạc đạn của Nova Dash theo từng bộ phận, lấy mã phụ tùng từ danh mục phụ tùng Honda. Kích thước ghi theo tiêu chuẩn của số hiệu bạc đạn, gồm đường kính trong × đường kính ngoài × bề dày (mm).

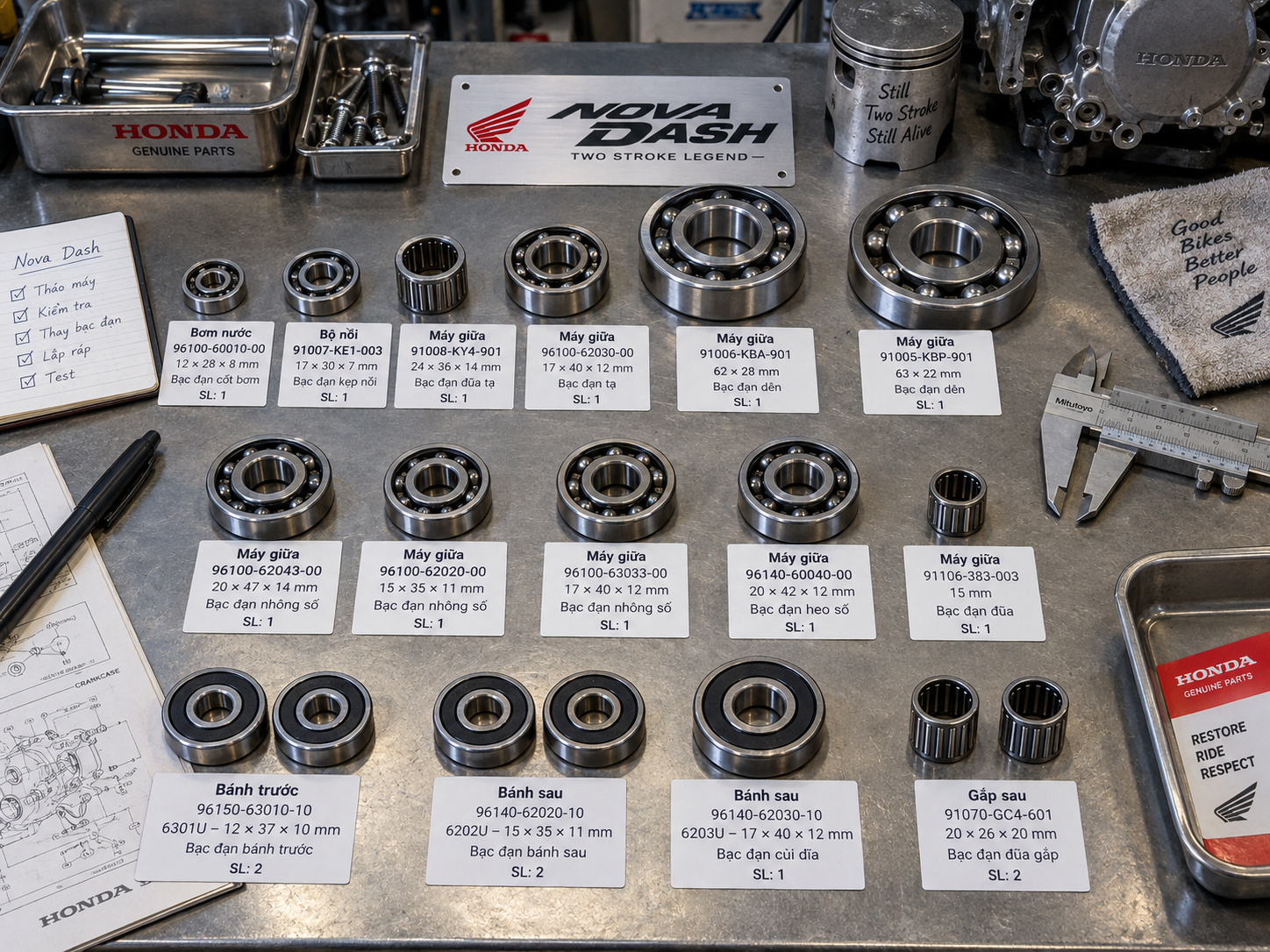

Bảng bạc đạn theo bộ phận
| Bộ phận | Mã phụ tùng Honda | Số hiệu | Kích thước (mm) | Số lượng |
|---|---|---|---|---|
| Bơm nước | 96100-60010-00 | 6001 | 12 × 28 × 8 | 1 |
| Bộ nồi (ly hợp) | 91007-KE1-003 | 6903 | 17 × 30 × 7 | 1 |
| Vỏ máy | 91008-KY4-901 | Bi kim 24 × 36 × 14 | 24 × 36 × 14 | 1 |
| Vỏ máy | 91106-383-003 | Bi kim 15 mm | Đường kính 15 | 1 |
| Trục khuỷu (dên) | 91006-KBA-901 | 62/28 | 28 × 58 × 16 | 1 |
| Trục khuỷu (dên) | 91005-KBP-901 | 63/22 | 22 × 56 × 16 | 1 |
| Trục khuỷu (dên) | 96100-62030-00 | 6203 | 17 × 40 × 12 | 1 |
| Chốt piston (đầu nhỏ tay dên) | 91101-KR1-761 | Bi kim chốt piston | Theo chốt piston 16 mm | 1 |
| Hộp số (NZ125R, hình E-10) | 96100-62043-00 | 6204 | 20 × 47 × 14 | 1 |
| Hộp số (NZ125R, hình E-10) | 96140-62020-00 | 6202 | 15 × 35 × 11 | 1 |
| Hộp số (NZ125R, hình E-10) | 96140-63033-00 | 6303U | 17 × 47 × 14 | 1 |
| Trống số (NZ125R, hình E-11) | 96140-60040-00 | 6004U | 20 × 42 × 12 | 1 |
| Bánh trước | 96140-63010-10 (mâm); 96150-63010-10 (nan hoa) | 6301U | 12 × 37 × 12 | 2 |
| Bánh sau | 96140-62020-10 | 6202U | 15 × 35 × 11 | 2 |
| Bánh sau | 96140-62030-10 | 6203U | 17 × 40 × 12 | 1 |
Cổ lái
Cổ lái của Nova Dash dùng bi đạn rời, không dùng bạc đạn kín: 42 viên bi số 6 cỡ 3/16 inch (mã 96211-06000), chạy trong chén bi trên (53211-028-010) và chén bi dưới (53212-030-010), có chụp bi cổ lái (50301-041-010). Khi lái nặng, sượng hoặc rơ thì kiểm tra cổ lái theo trang lái và bánh xe Nova Dash.
Lưu ý khi chọn bạc đạn
- Đối chiếu số hiệu in trên bạc đạn cũ với bảng trước khi mua.
- Danh mục Honda có hình riêng cho từng đời: hộp số và trống số trong bảng là của NZ125R (hình E-10, E-11). Xe côn tay (NZ125RS) có hình khác nên bạc đạn bộ này đối chiếu thêm theo thực tế trên xe.
- Bánh trước xe mâm và xe nan hoa có mã phụ tùng khác nhau nhưng cùng số hiệu 6301U.
- Bánh xe quay nặng hoặc có tiếng kêu thì kiểm tra bạc đạn trước, xem lái và bánh xe Nova Dash.
Kết luận
Nhớ đối chiếu đúng mã, số hiệu và vị trí lắp trước khi mua bạc đạn. Cần tư vấn cho đúng đời xe, anh em nhắn Zalo 0976 922 211 kèm hình bạc đạn cũ, hoặc xem nhóm máy, nồi và số trên shop.
